平面一致拘束
 |

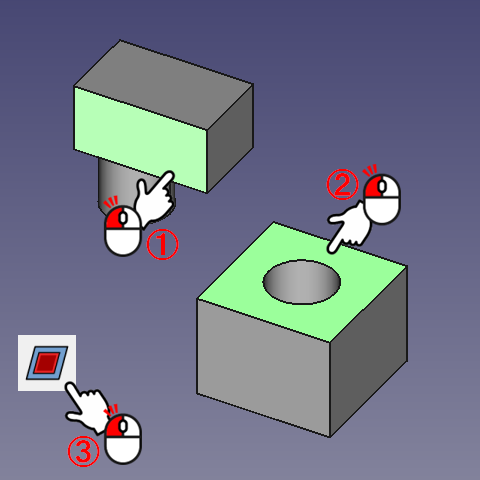

① 平面（一部）をクリックします（選択箇所が緑色になる） ② 平面（別の部分）をクリックします（選択箇所が緑色になる） 正しく選択すると「平面一致拘束」アイコンがアクティブ になります ③「平面一致拘束」アイコンをクリックします ④「Constraint properties」ダイアログが表示されます 「Direction」の「aligned」と「opposed」で拘束面方向 が逆（ミラー）になります 平面間にオフセットを設ける場合は「Offset」の値を設定 します 「Set Zero」をクリックすると「Offset」値が0に、 「Flip sign」をクリックすると「Offset」値の正負が逆に なります ⑤「Accept」をクリックするとパーツが拘束されます
が「OFF」の場合「Solve」をクリックしてパーツの拘束確認後「Accept」をクリックするとパーツが拘束されます
|
||||||||||
 |
➡ |  |
|||||||||
